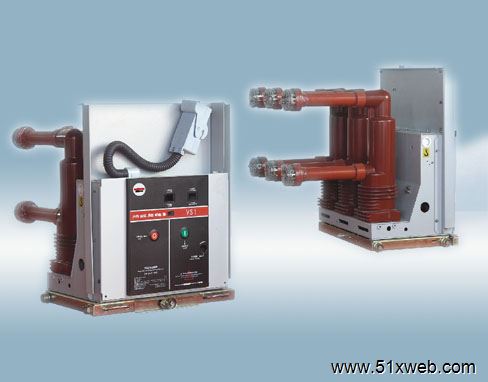

VS1-24 斷路器 發布時間：2014/11/27 作者：森源 來源：森源 點擊：3642 字號：大中小 VS1-24型戶內高壓真空斷路器，系三相交流50Hz額定電壓為24kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。 該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用. 型號及含義 主要技術參數 序號 項目 單位 數據 額定電壓 kV 24 額定短時工頻耐受電壓(1min) 65/79(相間，對地/斷口) 額定雷電沖擊耐受電壓(峰值) 125/145(相間，對地/斷口) 額定頻率 Hz 50 額定電流 A 630 1250 630 1250 1600 2000 2500 3150 630 1250 1600 2000 2500 3150 額定短路開斷電流 kA 20/25 31.5 40 額定短時耐受電壓 20/25 31.5 40 額定短路持續時間 S 4 額定峰值耐受電流 kA 50/63 80 100 額定短路關合電流 50/63 80 100 二次回路工頻耐受電壓(1min) 200 額定單個/背對背電容組開斷電流 A 630/400(40kA為800/400) 額定電容器組關合涌流 12.5(頻率不大于1000Hz) 機械壽命 kA 20000 額定電流開斷次數(電壽命) 20000 額定短路電流開斷次數 次 50(40kA≤30) 動、靜觸頭允許磨損累計厚度 mm 3 儲能時間 s ≤10 觸頭開距 mm 16±1 超行程 3.5±0.5 觸頭合閘彈跳時間 ms ≤2(40kA≤30) 三相分、合閘不同期性 ≤2 平均分閘速度(觸頭分開-8mm) m/s 1.5±0.2 平均合閘速度(8mm-觸頭閉合) 0.8±0.2 主導電回路電阻 μΩ ≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上) 額定操作順序 分-0.3s-合分180s-合分
